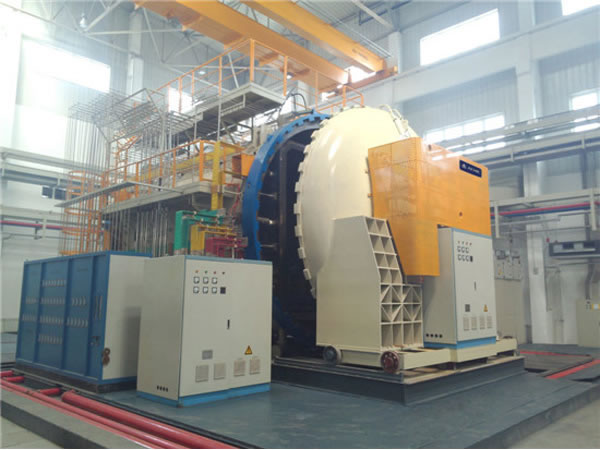

Poziome piece CVD (C)

Opis
Horizontal CVD pieca (węgla) jest stosowana do materiałów kompozytowych CVD, że używany gaz węglowodorowy (jak C3H8) jako źródła węgla, który działa na CVD i leczenia CVI materiałów węglowych.

Właściwości techniczne
1.The wielkość strefy pracy pieca można osiągnąć 2,5 m × 2,5 m × 5 m, które mogą zaspokoić super-piec rozmiar części CVD treatment.
2.Horizontal próżni węgla przyjmuje wielu stref kontroli temperatury z wielkim temperatura uniformity.
3.Special zaprojektowane osadzania osiąga, kameralnych dobre działanie uszczelniające i silne zdolności ŚRODOWISKA. Kanały przepływu osadzania
4.Multiple zapewnia jednorodność pola, bez osadzania martwy kąt i wielką osadzania surface.
5.Tar, solidny proszek i gazy organiczne są skutecznie leczone podczas osadzania process.

Opcjonalnie Konfiguracja pozioma CVD Furnace
1. Piec Drzwi: Zawias skrętu typu typ / wózkowego, Instrukcja szczelne / Auto lock-ring tight
2. Naczynie Piec: Wszystko stal węglowa / warstwa wewnętrzna ze stali nierdzewnej / Razem stal steel
3. Piec gorącej strefy: czuł miękkie węgla / grafitowy filc miękki / twardy kompozyt czuł / CFC
4. Element grzejny i zagłuszyć: prasy izostatyczne grafit / Prasa o wysokiej czystości, o wysokiej wytrzymałości i wysokiej gęstości grafitu / fine rozmiar graphite
5. System Proces gazu: Volume / Msza przepływomierz, zawór ręczny / zawór Auto, zagranicznych marek / chiński brand
6. Pompa próżniowa i miernik: marka zagraniczna / chiński brand
7. HMI: Ekran Symulacja / Ekran dotykowy / przemysłowe osobiste computer
8. PLC OMRON / Siemens
9. Regulator temperatury: Shimaden / EUROTHERM
10. Termopara: typ C, typ S, typ K, N type
11. Rejestrator: Rejestrator ekranowy nagrywarka / papier, zupełnie obce / chiński brand
12. Elementy elektryczne: CHINT / Schneider / Siemens
13. Ciężarówka obciążenie: Rodzaj rolki / Typ wideł / długodystansowych Składane jazdy type

Specyfikacje Poziomy CVD Furnace

Spec \ model	HCVD -060609-C	HCVD -080812-C	HCVD -101015-C	HCVD -121225-C	HCVD -151530-C	HCVD -252035-C	HCVD -252550-C
Strefa robocza Wymiary (W x H x L) (mm)	600 × 600 × 900	800 x 800 x 1200	1000 x 1000 x 1500	1200 x 200 x 2.500	1500 1500 × 3000	2.500 × 2000 × 3500	2.500 x 2.500 x 5000
Udźwig (kg)	300	800	+1500	2.500	5000	10000	20000
Max.Temperature (° C)	+1500	+1500	+1500	+1500	+1500	+1500	+1500
Równomierność temperatury (° C)	± 7.5	± 7.5	± 7.5	± 10	± 10	± 15	± 15
Ogrzewanie Moc (kW)	210	360	480	600	900	1200	1600
Próżnia końcowa (Pa)	20	20	20	20	20	20	20
Tempo wzrostu ciśnienia (Pa / h)	0.67	0.67	0.67	0.67	0.67	0.67	0.67
Powyższe parametry mogą być dostosowane do wymagań procesowych, nie są one w standardzie odbioru, szczegóły spec. będzie określona w projekcie technicznym i umów.
