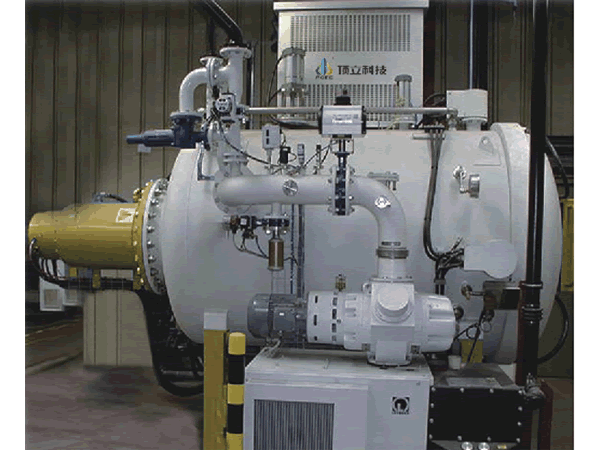

Poziome pojedyncze komory próżniowej wysokociśnieniowego gazu Hartowanie Furnace

Opis
High wygaszanie pieca gazowego ciśnienia stosowane do chłodzenia gazu materiałów, takich jak stal narzędziowa, die stali, stali szybkotnącej, itp Nie ma szczególny wymiar i kształt wymaga dla komponentów. Elementy posiada niewiele deformacji i dobrą effect.

chłodzeniaWłaściwości techniczne
1. Piec jest pozioma, jednokomorowy, dolna konstrukcja loading. Typ pieca otwarte drzwi mogą być dostosowane design.
2. Doskonały rozkład temperatury realizowane przez kształcie ośmiokąta pieca hearth.
3. Dla różnych wymagań prędkości chłodzenia, może korzystać z jednego wymiennika ciepła chłodzenia trzon pieca lub podwójne i wielostopniowe wymiennika ciepła cooling.
4 trzonie pieca. Dla różnych komponentów, poziome pojedynczej komory pieca gazowego gaszenia opcjonalnie używać wlotu gazu system obiegu gaszenia backside lub przedniego wlotu gazu po stronie obiegu gaszenia system.
5. Unikalny wymiennik ciepła dwustopniowa zostanie przyjęta, więc powierzchnia wymiany ciepła jest dwukrotnie większa niż poprzednio.

Opcjonalna konfiguracja z wysokociśnieniowego gazu Hartowanie Furnace
1. Stopień Podciśnienie: Wysokie podciśnienie / średnie vacuum
2. PLC OMRON / Siemens / Mitsubishi
3. Regulator temperatury: Shimaden / EUROTHERM / Honeywell
4. Termopara: typ S, typ K, N type
5. Rejestrator: Rejestrator ekranowy / papier recorder
6. HMI: Ekran Symulacja / dotykowy screen
7. Elementy elektryczne: Wysokiej jakości krajowa marka / Schneider / Siemens
8. Piec drzwi: On-line / off-line, pionowo w górę iw dół, rotation
9. Gaz Typ hartowania: 360 ° dysza wstrzykują gaz chłodzący / zewnętrzny wymiennik ciepła cooling
10. Piecowe kafle: elementy grzejne grafitowe i grafitowy filc izolacyjny / Molibden element grzewczy ciepła i insulation
11 cieplnej metali. Pompa próżniowa i miernik: marka zagraniczna / wysokiej jakości chińskie brand

Specyfikacje wysokociśnieniowego gazu Hartowanie Furnace

Spec \ model	HVGQ-334S	HVGQ-446S	HVGQ-557S	HVGQ-669S	HVGQ-7711S	HVGQ-8812S	HVGQ-9915S
Efektywna wielkość gorąca strefa S × W × L (mm)	300 × 300 × 400	400 × 400 × 600	500 × 500 × 700	600 × 600 × 900	700 x 700 x 1100	800 x 800 x 1200	900 x 900 x 1500
Nośność poziomej gazu jednokomorowy pieca hartowania (kg)	75	250	400	600	1000	1200	+1500
Ogrzewanie Moc (kW)	48	75	90	150	270	360	480
Max.Temperature (° C)	+1150	+1150	+1150	+1150	+1150	+1150	+1150
	1.350	1.350	1.350	1.350	1.350	1.350	1.350
Równomierność temperatury (° C)	± 5	± 5	± 5	± 5	± 5	± 5	± 5
Wielkość próżni (Pa)	4 × 104 × 10-1	4 × 104 × 10-1	4 × 104 × 10-1	4 × 104 × 10-1	4 × 104 × 10-1	4 × 104 × 10-1	4 × 104 × 10-1
	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4
Tempo wzrostu ciśnienia (Pa / h)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Gaszenie gazem ciśnienie (bar)	6/10/15/20	6/10/15/20	6/10/15/20	6/10/15/20	6/10/15/20	6/10/15/20	6/10/15/20
Gaz chłodzący (100,00%),	NN2	NN2	NN2	NN2	NN2	NN2	NN2
