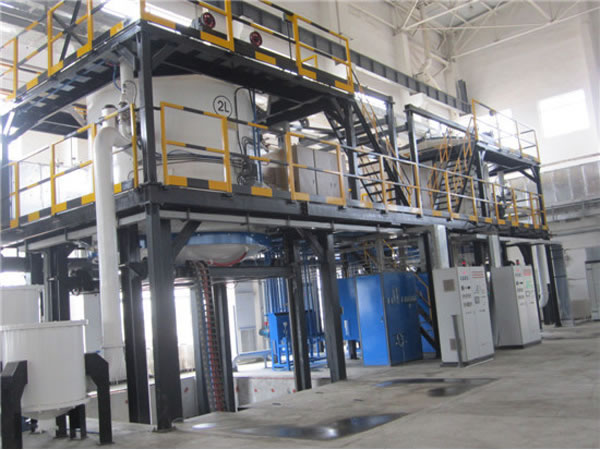

Piec pionowy CVD (C)

Opis
Vertical CVD pieca (węgiel), jest stosowane dla materiałów kompozytowych CVD, że stosowany gaz węglowodorowy (np C3H8) jako źródła węgla. To działa na CVD i leczenia CVI dla materiałów węglowych.

Właściwości techniczne
1. Przy użyciu różnych stref kontroli temperatury w zależności od rozmiaru strefy roboczej, zapewniając doskonałe uniformity.
2 temperatury. Najbardziej zaliczka zostanie przyjęta technologia sterowania do kontroli przepływu i ciśnienia MTS, zdając sobie sprawę, stabilny przepływ powietrza osadzania i małych wahań ciśnienia range.
3. Nowo zaprojektowane urządzenie próżniowe antykorozyjne zapewnia długi nieprzerwany okres pracy i niskie maintainence rate.
4. Pionowe piece próżniowe rury węgla wykorzystuje specjalnie zaprojektowane komory osadzania, który zapewnia dobry efekt uszczelniający i wysoką wydajność ochrony zanieczyszczenia.
5. Wiele kanałów przepływu osadzania zapewnić jednorodność pola, bez osadzania martwy kąt i wielką osadzania surface.
6. Wysoka żrący gaz resztkowy, niepalny, wybuch gazu, pyłu i niskie stałe Punkt topnienia produktu można skutecznie leczyć w procesie deposition.

Opcjonalnie Konfiguracja Vertical CVD Furnace
1. Piec drzwi: elewacja typu śruba / hydrauliczne typu elewacja / instrukcja elewacja, Instrukcja szczelne / Auto lock-ring tight
2. Naczynie Piec: Wszystko stal węglowa / warstwa wewnętrzna ze stali nierdzewnej / Razem stal steel
3. Piec gorącej strefy: czuł miękkie węgla / grafitowy filc miękki / twardy kompozyt czuł / CFC
4. Element grzejny i zagłuszyć: prasy izostatyczne grafit / Prasa o wysokiej czystości, o wysokiej wytrzymałości i wysokiej gęstości grafitu / fine rozmiar graphite
5. System Proces gazu: Volume / Msza przepływomierz, zawór ręczny / zawór Auto, zagranicznych marek / chiński brand
6. Pompa próżniowa i miernik: marka zagraniczna / chiński brand
7. HMI: Ekran Symulacja / Ekran dotykowy / przemysłowe osobiste computer
8. PLC OMRON / Siemens
9. Regulator temperatury: Shimaden / EUROTHERM
10. Termopara: typ C, typ S, typ K, N type
11. Rejestrator: Rejestrator ekranowy nagrywarka / papier, zupełnie obce / chiński brand
12. Elementy elektryczne: CHINT / Schneider / Siemens

Specyfikacje Vertical CVD Furnace

Spec. \ Model	VCVD-0305-C	VCVD-0508-C	VCVD-0812-C	VCVD-1015-C	VCVD-tysięcy dwieście osiemnaście-C	VCVD-1520-C
Rozmiar Strefa robocza (D x H) (mm)	Φ300 x 500	Φ500 × 800	Φ800 x 1200	Φ1000 x 1500	Φ1200 × 1800	Φ1500 × 2000
Udźwig (kg)	50	150	500	1000	2000	3000
Max.Temperature (° C)	+1500	+1500	+1500	+1500	+1500	+1500
Równomierność temperatury (° C)	± 5	± 5	± 7.5	± 7.5	± 10	± 10
Moc grzewcza pieca rurowego próżniowego pionowa węgla (kW)	45	90	180	300	420	540
Próżnia końcowa (Pa)	20	20	20	20	20	20
Ciśnienie podwyżka stóp (Pa / h)	0.67	0.67	0.67	0.67	0.67	0.67
Powyższe specyfikacje mogą być dostosowane do wymagań procesu, nie są one w standardzie odbioru, szczegóły spec. będzie określona w projekcie technicznym i umów.
