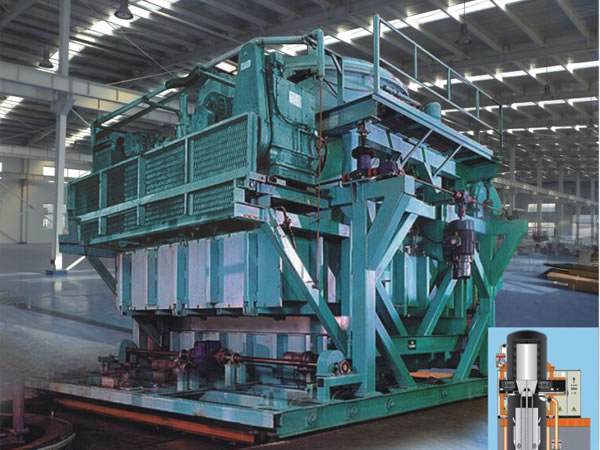

Pionowe Twin Cooling komorze próżniowej Gas Oil Hartowanie Furnace

Opis
Vertical gaz chłodzący olej opałowy stosowany jest do hartowania próżniowego chłodzenia oleju materiałów, takich jak stali stopowej, super wysokiej wytrzymałości stali, stali M300, itd. Jest to szczególnie nadaje się do obróbki cieplnej próżniowej typu części, części prętów długości płyty, długie typu części osi, podwozi i podobnych części duży rozmiar. Zadania leczonych pieca mają niewielkie odkształcenia i dobrą structure.

Właściwości techniczne
1. Doskonały rozkład temperatury realizowane przez kształcie ośmiokąta pieca hearth.
2. Wózek jest wewnętrzna Typ rozciągliwe struktury pokrywają z funkcji konwersji częstotliwości. Ma stabilną prędkość transportu z "pełnym" fast-powolnych kroków, co sprawia, że ​​czas transportu bardzo short.
3. Gazu ochronnego mogą być wprowadzane do pieca, aby zminimalizować parowanie oleju i zapewnić dużą szybkość chłodzenia w process.
4 hartowania gazowego. Chłodzenie pionowe gaz hartowania olej ma pionowe komory podwójne, użytkownik może wybrać typ strukturalny w pionie ruchomego i układ według własnych wymagań.
5. Zbiornik duża ilość oleju i gorąca chłodzenia oleju przez obiegu zewnętrznego i wymiennika ciepła, osiągnięcia ma lepszy effect.
6 chłodzenia. Dwa rodzaje chłodzenia - chłodzenie oleju i mieszanie wtrysku oleju, są wykorzystywane do różnego rodzaju produktów, które sprawia, że ​​produkt miał mniej deformacji.
7. Podwójne komory pieca próżniowego oleju dysponuje większą oziębiania ładowność i większą wydajność w porównaniu z innymi specyfikacji samego products.

Opcjonalnie Konfiguracja Vertical Gas Oil chłodzenia hartowania Furnace
1. Dwukomorowa struktura pionowa: integralną typ / ruchome typu suszarnia / ruchomy zbiornik oleju type
2. Hartowanie oleju typ mieszania: mieszając łopatką / dysza natryskiwania / obie z dwóch types
3. Piec kominek: grafitowe elementy grzejne i grafitowy filc termoizolacyjnych / nichrom stalowe elementy grzewcze i ocieplania / molibden elementy grzejne ze stali nierdzewnej i izolacji
4 cieplnej metali. Pompa próżniowa i miernik: marka zagraniczna / wysokiej jakości chińskie brand
5. Stopień Podciśnienie: Wysokie podciśnienie / średni / vacuum
6. PLC OMRON / Siemens / Mitsubishi
7. Regulator temperatury: Shimaden / EUROTHERM / Honeywell
8. Termopara: typ S, typ K, N type
9. Rejestrator: Rejestrator ekranowy / papier recorder
10. HMI: Ekran Symulacja / dotykowy screen
11. Komponenty elektryczne: wysoka jakość marki krajowe / Schneider / Siemens

Specyfikacja Vertical Gas Oil chłodzenia hartowania Furnace

Spec \ model	VVOQ-0812D	VVOQ-1015D	VVOQ-1218D	VVOQ-1520D	VVOQ-1825D
Efektywna wielkość strefy gorącej Φ D × H (mm)	Φ800 x 1200	Φ1000 x 1500	Φ1200 × 1800	Φ1500 × 2500	Φ1800 × 3000
Nośność podwójne komory pieca próżniowego oleju chłodzącego (kg)	600	1000	1200	2000	2.500
Ogrzewanie Moc (kW)	240	330	450	570	750
Max.Temperature (° C)	+1050	+1050	+1050	+1050	+1050
	1.350	1.350	1.350	1.350	1.350
Równomierność temperatury (° C)	± 5	± 5	± 5	± 5	± 5
Wielkość próżni (Pa)	4 × 104 × 10-1	4 × 104 × 10-1	4 × 104 × 10-1	4 × 104 × 10-1	4 × 104 × 10-1
	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4	4 × 104 × 10-3/ 6 × 10-4
Tempo wzrostu ciśnienia (Pa / h)	≤0.26	≤0.26	≤0.26	≤0.26	≤0.26
	≤0.65	≤0.65	≤0.65	≤0.65	≤0.65
Czas Transport (S)	≤20	≤36	≤45	≤60	≤72
Pojemność zbiornika oleju (L)	5000	98000	11000	180000	240000
Gaz chłodzący (99,995%)	NN/ Ar	NN/ Ar	NN/ Ar	NN/ Ar	NN/ Ar
Ciśnienie chłodzenia gazu (bar)	2	2	2	2	2
