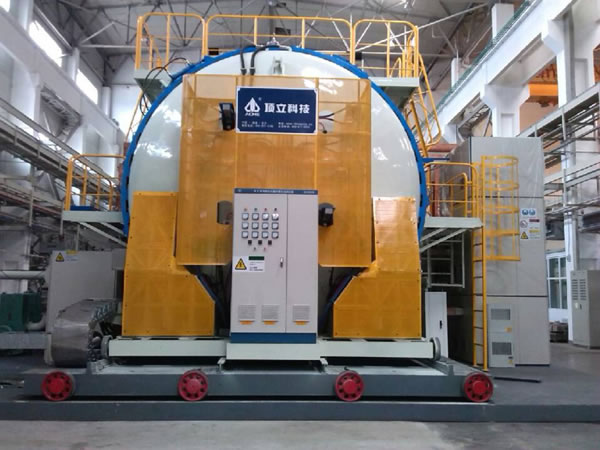

Piec próżniowy Grafityzacja pozioma

Opis
Horizontal Piec grafityzacja podciśnienie wysokiej grafityzację temperatury i oczyścić leczenie C / C, grafit, węgiel izolacji z włókna materiałów ogniotrwałych, grafitowym products.

Właściwości techniczne
1. Wielkość strefy pracy pieca można osiągnąć 2,5 m × 2,5 m × 5 m, które mogą zaspokoić Super Size częścią CVD treatment.
2. Unikalne ACME bardzo wysoka temperatura i wysoka technologia żywienia prądu osiąga sprzęt może być długoterminowe stabilne używane w 2600 ° C.
3. Poziomy piec rurowy grafityzacja przyjmuje wielu stref kontroli temperatury, aby osiągnąć wielkie uniformity.
4 temperatury. Zewnętrzne szybki układ cyrkulacji jako opcja posiada krótki cykl partii i wysoką efficiency.

Opcjonalnie Konfiguracja pozioma Vacuum grafityzację Furnace
1. Piec Drzwi: Zawias skrętu typu typ / wózkowego, Instrukcja szczelne / Auto lock-ring tight
2. Naczynie Piec: Wszystko stal węglowa / warstwa wewnętrzna ze stali nierdzewnej / Razem stal steel
3. Piec gorącej strefy: czuł miękkie węgla / grafitowy filc miękki / twardy kompozyt czuł / CFC
4. Element grzejny i zagłuszyć: prasy izostatyczne grafit / Prasa o wysokiej czystości, o wysokiej wytrzymałości i wysokiej gęstości grafitu / fine rozmiar graphite
5. System Proces gazu: Volume / Msza przepływomierz, zawór ręczny / zawór Auto, zagranicznych marek / chiński brand
6. Pompa próżniowa i miernik: marka zagraniczna / chiński brand
7. HMI: Ekran Symulacja / Ekran dotykowy / przemysłowe osobiste computer
8. PLC OMRON / Siemens
9. Regulator temperatury: Shimaden / EUROTHERM
10. Termopara: typ C, typ S, typ K, N type
11. Rejestrator: Rejestrator ekranowy nagrywarka / papier, zupełnie obce / chiński brand
12. Elementy elektryczne: CHINT / Schneider / Siemens
13. Ciężarówka obciążenie: Rodzaj rolki / Typ wideł / długodystansowych Składane jazdy type

Specyfikacje poziomie Vacuum grafityzację Furnace

Spec \ model	HVG-060609-C	HVG-080812-C	HVG-101015-C	HVG-131320-C	HVG-+151530-C	HVG-202040-C	HVG-252550-C
Strefa robocza Wymiary (W x H x L) (mm)	600 × 600 × 900	800 x 800 x 1200	1000 x 1000 x 1500	1300 × 1300 × 2000	1500 x 1500 x 3000	2000 × 2000 × 4000	2.500 x 2.500 x 5000
Udźwig (kg)	300	800	+1500	3000	5000	10000	20000
Max.Temperature (° C)	2.400	2.400	2.400	2.400	2.400	2.400	+2.600
Równomierność temperatury (° C)	± 7.5	± 7.5	± 10	± 10	± 15	± 20	± 20
Moc grzewcza pieca rurowego poziomej Grafityzację (kW)	270	450	540	800	1200	1.800	3600
Próżnia końcowa (Pa)	20	20	20	20	20	20	20
Tempo wzrostu ciśnienia (Pa / h))	0.67	0.67	0.67	0.67	0.67	0.67	0.67
Powyższe parametry mogą być dostosowane do wymagań procesowych, nie są one w standardzie odbioru, szczegóły spec. będzie określona w projekcie technicznym i umów.
